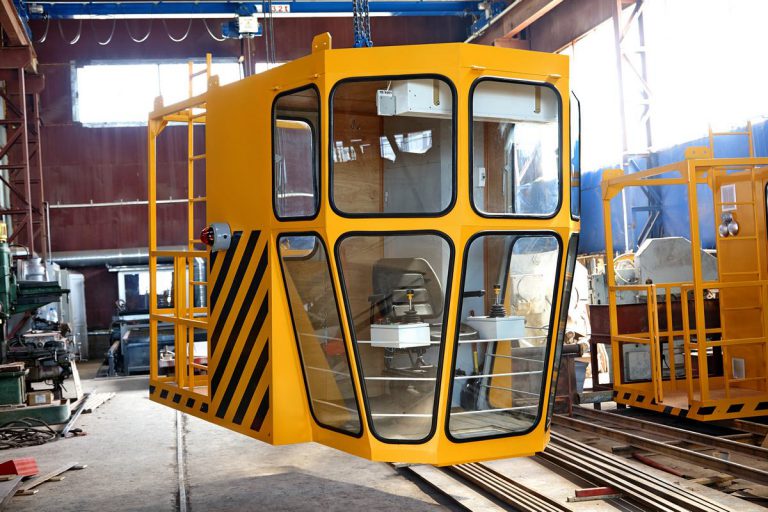

Кабина козлового крана

АО «Интехком» предлагает решения по проектированию, изготовлению и комплектации кабин для козловых кранов. При разработке учитываются конструкция крана, расположение рабочего места, особенности перемещения груза и условия эксплуатации оборудования на открытых промышленных и складских площадках.

Кабина козлового крана должна обеспечивать оператору хороший обзор рабочей зоны, удобное управление механизмами и защиту от внешних воздействий. Поэтому особое внимание при проектировании уделяется прочности каркаса, остеклению, тепло- и шумоизоляции, эргономике рабочего места и дополнительному оснащению.

Устройство кабины козлового крана

Козловой кран опирается на крановый путь двумя опорными стойками и применяется для перемещения грузов на открытых площадках, складах и промышленных объектах.

Конструкция кабины определяется особенностями крана и организацией рабочего процесса.

По исполнению кабины могут быть:

  • Открытые — применяются при соответствующих условиях эксплуатации и требованиях к рабочему месту.
  • Закрытые — обеспечивают защиту оператора от внешних воздействий и позволяют организовать более комфортные условия работы.

По расположению относительно крана кабина может жёстко фиксироваться на торце или в средней части моста либо перемещаться вдоль пролёта.

Основное требование к конструкции — обеспечить оператору максимально возможный обзор груза и выполняемых с ним операций.

Размеры кабины и внутренняя компоновка определяются проектом. В представленных конструкциях предусматривается размещение двух человек: крановщика и стажёра или технического специалиста.

Каркас и материалы кабины

Конструктивной особенностью рассматриваемых кабин козловых кранов является сварной каркас из специальных трубчатых секций.

Прочная несущая основа рассчитана на эксплуатационные вибрации и механические нагрузки, возникающие при движении крана.

Для обеспечения комфортных условий работы предусматривается усиленная тепло- и шумоизоляция. В качестве изоляционного материала может использоваться минеральная вата.

При проектировании учитываются:

  • прочность и жёсткость несущего каркаса;
  • особенности крепления кабины к крану;
  • воздействие вибраций при передвижении;
  • тепло- и шумоизоляция;
  • условия эксплуатации на открытом воздухе.

Остекление и безопасность кабины

Обзор рабочей зоны — одно из важнейших требований к кабине козлового крана. Конструкция остекления должна обеспечивать оператору возможность контролировать перемещение груза и работу механизмов.

Для остекления используются закалённое стекло или триплекс. Эти материалы позволяют повысить безопасность оператора при повреждении остекления.

В рассматриваемых конструкциях предусматриваются:

  • нижние стёкла, защищённые решётками;
  • открывающиеся верхние окна;
  • возможность установки стеклоочистителей;
  • двойное остекление для эксплуатации в условиях холодного климата.

Съёмные панели пола оснащаются диэлектрическими ковриками. Это учитывает расположение инженерных коммуникаций и электрооборудования под полом кабины.

Рабочее место крановщика и органы управления

Внутреннее пространство кабины организуется с учётом удобства управления основными механизмами козлового крана.

Основными элементами рабочего места являются:

  • эргономичное кресло оператора;
  • пульт управления;
  • органы управления механизмами крана;
  • необходимое электрооборудование.

Части пульта располагаются справа и слева от кресла, обеспечивая доступ к основным органам управления.

В зависимости от задач и требований к организации работы предусматривается дополнительное сиденье для стажёра или технического специалиста.

Дополнительная комплектация кабины козлового крана

Состав дополнительного оборудования определяется условиями эксплуатации и пожеланиями заказчика.

Климатическое оборудование:

  • отопитель или печка;
  • кондиционер;
  • тепловентилятор;
  • система принудительного обдува;
  • кресло с подогревом.

Средства обзора и контроля:

  • видеокамеры;
  • зеркало заднего вида;
  • стеклоочистители.

Дополнительное оснащение:

  • автоматические рулонные шторы;
  • дополнительное сиденье;
  • двойное остекление;
  • вспомогательное электрооборудование.

Аптечка и огнетушитель предусматриваются в составе оснащения кабины в соответствии с применимыми требованиями безопасности.

Кабины козловых кранов для работы в холодном климате

При эксплуатации козлового крана на открытых площадках кабина подвергается воздействию низких температур, ветра и осадков.

Для таких условий особое значение имеют теплоизоляция, отопление и характеристики остекления.

В зависимости от климатических условий и требований заказчика могут применяться:

  • усиленная теплоизоляция;
  • двойное остекление;
  • отопители и тепловентиляторы;
  • кресла с подогревом;
  • системы обдува;
  • стеклоочистители.

Комплектация подбирается с учётом фактического температурного режима и особенностей работы крана.

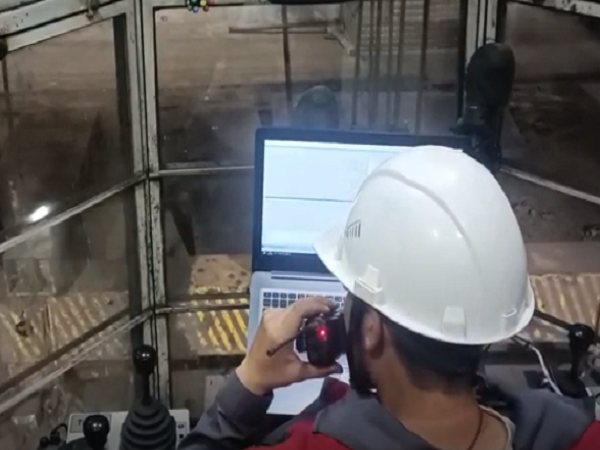

Кабина козлового крана с дистанционным управлением

Для некоторых производственных процессов вместо постоянной работы оператора непосредственно в кабине может применяться система дистанционного управления краном.

Оператор управляет оборудованием с отдельного рабочего места, а контроль перемещения груза осуществляется с использованием видеокамер и других средств наблюдения.

Применение дистанционного управления позволяет изменить организацию рабочего места оператора и пересмотреть необходимую комплектацию кабины.

АО «Интехком» разрабатывает и внедряет системы дистанционного управления промышленными кранами.

Подробнее: Дистанционное управление краном.

Проектирование и модернизация кабины козлового крана

При разработке новой кабины или модернизации существующей конструкции необходимо учитывать тип козлового крана, расположение кабины, способ её крепления, условия перемещения и требования к обзору.

Для определения конфигурации и комплектации учитываются:

  • модель и конструкция козлового крана;
  • неподвижное или подвижное исполнение кабины;
  • открытый или закрытый тип конструкции;
  • условия эксплуатации и температурный режим;
  • требования к остеклению и теплоизоляции;
  • необходимое оборудование рабочего места.

АО «Интехком» также занимается модернизацией кранового оборудования и внедрением систем автоматизации. Это позволяет рассматривать обновление кабины как часть комплексной модернизации крана.

Часто задаваемые вопросы

Какие бывают кабины козловых кранов?

Кабины могут быть открытыми и закрытыми. По расположению относительно крана они могут быть неподвижными или перемещаться вдоль пролёта. Выбор конструкции зависит от типа крана и условий эксплуатации.

Из чего изготавливается каркас кабины козлового крана?

В рассматриваемых конструкциях используется сварной каркас из специальных трубчатых секций, обеспечивающий необходимую прочность при эксплуатационных вибрациях и механических нагрузках.

Какое стекло используется для кабины козлового крана?

Для остекления применяются закалённое стекло или триплекс. Нижние стёкла могут дополнительно защищаться решётками.

Можно ли установить двойное остекление?

Да. Двойное остекление может предусматриваться для эксплуатации крана в условиях холодного климата.

Как утепляется кабина козлового крана?

Для тепло- и шумоизоляции может использоваться минеральная вата. Дополнительно предусматривается установка отопителя, тепловентилятора и других климатических устройств.

Можно ли установить кондиционер и отопление?

Да. В зависимости от условий эксплуатации кабина может оснащаться кондиционером, отопителем, тепловентилятором и системой принудительного обдува.

Можно ли установить видеокамеры в кабину козлового крана?

Видеокамеры могут использоваться для визуального контроля рабочей зоны и в составе системы дистанционного управления.

Можно ли модернизировать существующую кабину козлового крана?

Возможность модернизации определяется конструкцией и состоянием существующей кабины, особенностями крана и требованиями к рабочему месту оператора.

Заказать кабину козлового крана

Для проектирования, изготовления или модернизации кабины козлового крана обратитесь к специалистам АО «Интехком».

Для предварительного рассмотрения задачи желательно предоставить модель крана, фотографии существующей кабины, условия эксплуатации и пожелания к комплектации.

АО «Интехком» — проектирование, производство и модернизация кранового оборудования.

Устройство кабины козлового крана

По типу такая кабина может быть как открытая, так и закрытая. Также она либо жестко фиксируется на торце или в середине моста крана, либо может передвигаться вдоль пролета. Основное требование — у машиниста должен быть максимальный обзор на груз и операции, которые с ним совершаются. По размеру кабина должна свободно вмещать двух человек — самого крановщика и стажера или технического специалиста.

Конструктивная особенность любых кабин козловых кранов — каркас сваривается из специальных трубчатых секций. Такая прочная основа может выдержать вибрацию от передвижения и разного рода механические нагрузки.

Комфорт оператора обеспечивается усиленной шумо- и теплоизоляцией (обычно используется минеральная вата).

Остекление выполняется из закаленного стекла или триплекса, чтобы защитить крановщика от осколков. Нижние стекла закрыты решетками для безопасности, верхние окна открываются.

Съемные панели на полу обязательно снабжаются диэлектрическим ковриком, чтобы не допустить поражения током, ведь все инженерные коммуникации проходят как раз под полом.

Базовая комплектация кабины

Как и в кабине мостового крана, здесь главное — эргономичное кресло оператора и пульт управления, части которого располагаются справа и слева от кресла.

Другие элементы комплектации зависят от типа кабины, от условий эксплуатации (в помещении или на улице, при каких температурах). Это может быть система обогрева или кондиционирования, стеклоочиститель и другие устройства.

Все без исключения кабины грузовых кранов оснащаются аптечкой и огнетушителем.

Дополнительные опции для кабины козлового крана

Для удобства оператора и по желанию заказчика в кабине козлового крана можно установить кресло с обогревателями, кондиционер желаемой мощности или тепловентилятор, автоматические рулонные шторы, второе сидение — для стажера, зеркало заднего вида, видеокамеры, систему принудительного обдува, стеклоочистители, в том числе произвести двойное остекление, если ваш кран будет работать в северном климате.

Особенность предложения от «Интехкома»

Значительная часть дополнительных устройств предназначена для обеспечения комфорта оператора. То же самое относится и к базовой комплектации — кабина закрытого типа нужна исключительно для безопасности машиниста и долгосрочной работы в сложных климатических условиях.

Если оснастить кран системой дистанционного управления, при которой оператор работает из отдельного помещения, кабину не потребуется оснащать ни кондиционерами, ни системой обогрева.
