Серия IN75 — поколение интеллектуальных модульных приводов, созданных для сложных инженерных задач. Объединяя проверенные методы управления U/F и векторное управление, эта продукция предлагает гибкую конфигурацию, высокую надежность и превосходное соотношение цены и качества для систем любого масштаба — от простых насосов до сложных многодвигательных систем.
IN-CONVERT 75: Модульная платформа для инженерных приводов

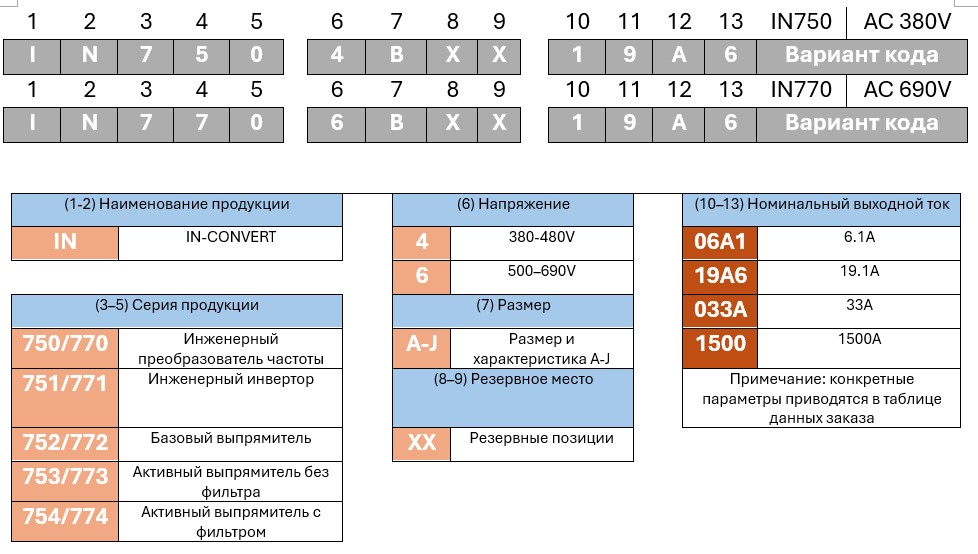

Формирование артикула IN75: описание данных заказа
Познакомиться с подробным каталогом IN75 (PDF)
Обзор серии IN75
IN75 — это не просто преобразователь частоты, а комплексная модульная экосистема. Она включает в себя полный спектр компонентов: от преобразователей частоты и инверторов до выпрямителей различного типа и вспомогательных модулей. Это позволяет инженерам собирать идеально сбалансированную приводную систему точно под потребности технологического процесса.
Ключевые преимущества платформы IN75:
- Программируемая логика управления: Встроенные свободно конфигурируемые функциональные блоки позволяют реализовывать сложную логику, математические операции и управление процессами без необходимости во внешнем ПЛК, снижая стоимость и сложность системы.
- Технология параметрической взаимосвязи: Гибкая настройка и передача данных между любыми внутренними функциями открывает безграничные возможности для кастомизации алгоритмов управления.
- Готовые решения для кранов: Специальные встроенные функции, такие как управление тормозами, «антираскачка», режимы «ведущий-ведомый» для плавного регулирования многодвигательного поворота и вращения, симуляция работы контактных панелей («контрток»), обеспечивают безопасную и эффективную работу подъемных механизмов.
- Высокая точность и динамика: Превосходная статическая и динамическая производительность делает серию IN75 обязательным условием для современных инженерных применений, требующих точного управления движением.
Познакомиться с подробным каталогом IN75 (PDF)
Структура и характеристики преобразователей частоты серии IN75, управляющих несколькими двигателями

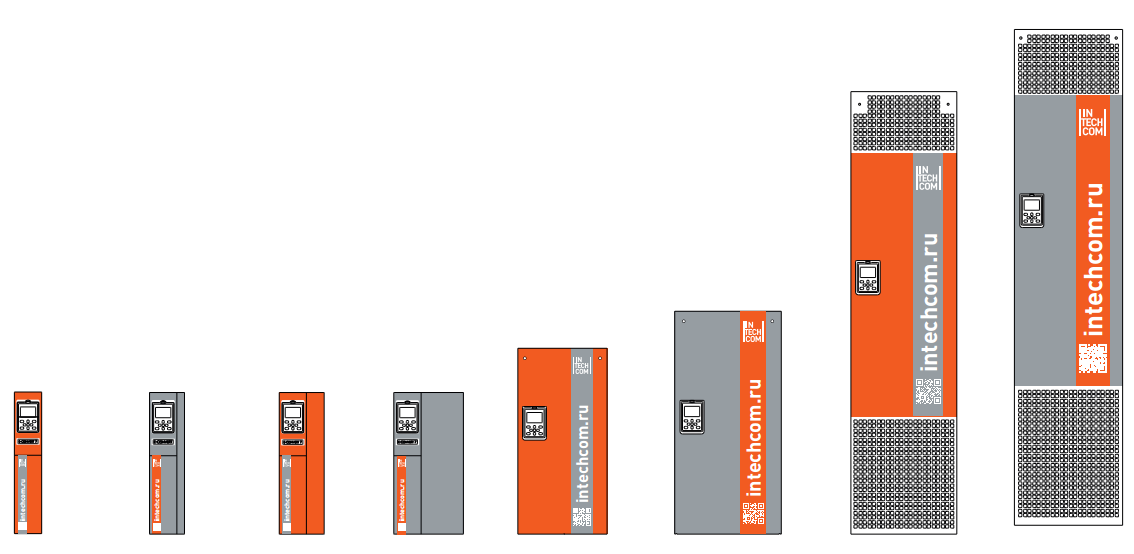

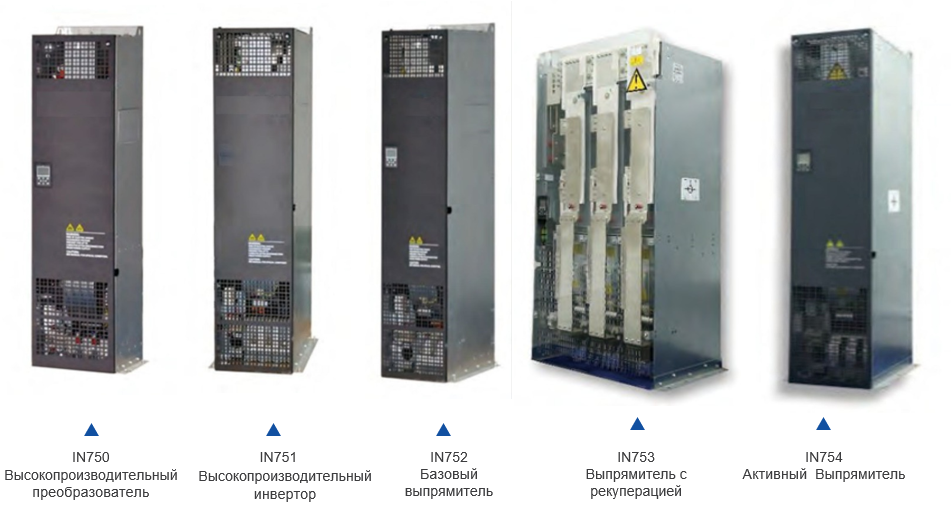

Продуктовая линейка серии IN75
IN750 — Высокопроизводительный преобразователь частоты
Конфигурация: Моноблок (интегрированный выпрямитель + инвертор).
Идеален для: Управления отдельными машинами и механизмами с высокими требованиями к точности позиционирования, скорости и момента. Это готовое «все в одном» решение для конвейеров, насосов и другого оборудования, где нужен автономный высококлассный привод.
Суть: Компактное и мощное «коробочное» решение. Мощность от 2,2 кВт до 315 кВт.
IN751 — Высокопроизводительный инвертор
Конфигурация: Независимый инверторный блок.
Идеален для: Построения сложных многодвигательных систем с общим звеном постоянного тока (DC Bus). Несколько инверторов IN751 могут питаться от одного общего выпрямителя (IN752, IN753, IN754), что типично для производственных линий в сталепрокатной, бумажной, текстильной промышленности.
Суть: Ключевой строительный блок для масштабируемых и энергоэффективных систем. Мощность от 3 кВт до 560 кВт.
IN752 — Базовый выпрямитель
Конфигурация: Диодный выпрямительный блок.
Функция: преобразует переменный ток сети в постоянный для питания одного или нескольких инверторов IN751. Для реализации функции торможения требуется опциональный тормозной модуль и тормозной резистор.
Суть: Экономичное и надежное базовое решение для создания общего звена постоянного тока. Мощность от 200 кВт до 710 кВт.
IN753 — Выпрямитель с рекуперацией
Конфигурация: Управляемый рекуперативный выпрямительный блок.
Функция: обеспечивает питание постоянным током для инверторов IN751 и обладает ключевой функцией — возвратом (рекуперацией) энергии в сеть при торможении двигателей с эффективностью до 100%. Полностью устраняет необходимость в тормозных модулях и резисторах, экономя энергию и снижая тепловыделение.
Суть: Продвинутое решение для энергоэффективности и снижения эксплуатационных затрат. Мощность от 500 кВт до 800 кВт.
IN754 — Активный выпрямитель
Конфигурация: Активный выпрямитель нового поколения на основе ШИМ (PWM)-технологии.
Функция: Самый технологичный блок в линейке. Не только обеспечивает 100% рекуперацию энергии, но и активно корректирует коэффициент мощности (до ~1) и минимизирует гармонические искажения в питающей сети. Требует использования соответствующего сетевого фильтра. Создает стабильное и качественное напряжение в звене постоянного тока.
Суть: решение для ответственных объектов с высокими требованиями к качеству электропитания и энергоэффективности. Мощность от 132 кВт до 900 кВт.
Тормозной модуль
Функция: обеспечивает тормозное усилие в системах на базе IN751 с базовым выпрямителем IN752.
Конфигурации:
- настенный: для модулей мощностью 2-10 кВт.
- встраиваемый: встраивается в шкаф для модулей мощностью 12.5-25 кВт.
- Рабочее напряжение: 510-650 V постоянного тока.
Суть: Необходимый компонент для реализации динамического торможения в нерекуперативных системах.
управляющих несколькими электродвигателями
Соберите свою идеальную приводную систему:
- Определите задачу: Управление одной машиной или сложной линией?
- Выберите конфигурацию: IN750 (моноблок) или связка IN751 + выпрямитель.
- Оцените потребность в рекуперации: как часто происходит торможение? Важна ли энергоэффективность?
- Учтите качество сети: есть ли жесткие ограничения по гармоникам?
Модульная архитектура IN-CONVERT 75 предоставляет вам свободу выбора: от готового решения IN750 до построения сложной каскадной системы на базе IN751 и оптимально подобранного выпрямителя. Это настоящее инженерных приводов — гибкое, умное и эффективное.
