Дистанционное управление краном

Комплекс дистанционного управления краном разработан совместно с технологическим партнером, компанией «Вирсайн Инновации». СДУ позволяет вывести оператора в удалённый центр управления и открывает совершенно новые возможности в работе с любыми типами кранов. Система объединяет в себе все наши разработки в области крановой безопасности, тренажёров и автоматизации. Комплекс состоит из ультракомфортного рабочего места оператора, камер и шкафа управления для установки на кране. СДУ работает в сетях Wi-Fi, Private LTE и при проводном соединении

Посмотреть брошюру “Инновационное дистанционное управление краном с функцией автоматической работы”

Возможности системы дистанционного управления кранами (СДУ)

Основное предназначение СДУ — убрать человека-оператора из кабины крана и тем самым избавить его от работы в условиях повышенной опасности. Помимо большой высоты это может быть шум, вредные испарения, радиация и другие угрозы в зависимости от отрасли и типа задач. Поэтому первое и самое логичное применение СДУ — на так называемых «грязных» производствах, где значительные средства и усилия тратятся на обеспечение защиты. Вторая цель внедрения системы дистанционного управления кранами — обеспечить более комфортные условия для работы крановщика, в буквальном смысле приблизить его профессию к офисной, а также сократить дефицит кадров за счет привлечения молодых специалистов. Параллельно этим задачам СДУ также повышает производительность: один оператор может последовательно управлять несколькими кранами, с легкостью переключаясь между ними. Больше нет необходимости тратить время на то, чтобы спуститься из кабины одного крана, пройти по производственной площадке и подняться в кабину другого крана. Одновременно снижается риск травматизма среди крановщиков. Подробнее об этапах развития СДУ, первых испытаниях и перспективах.  Дополнительно: без подключения к конкретному крану СДУ можно рассматривать как VR-тренажер для обучения и повышения квалификации крановщиков — безопасный, не требующий выведения из производственного процесса рабочий машины, при этом обеспечивающий полноценное погружение и выработку навыков. Читать об использовании VR-тренажеров в Таймырском колледже.

Комплектация дистанционного управления краном:

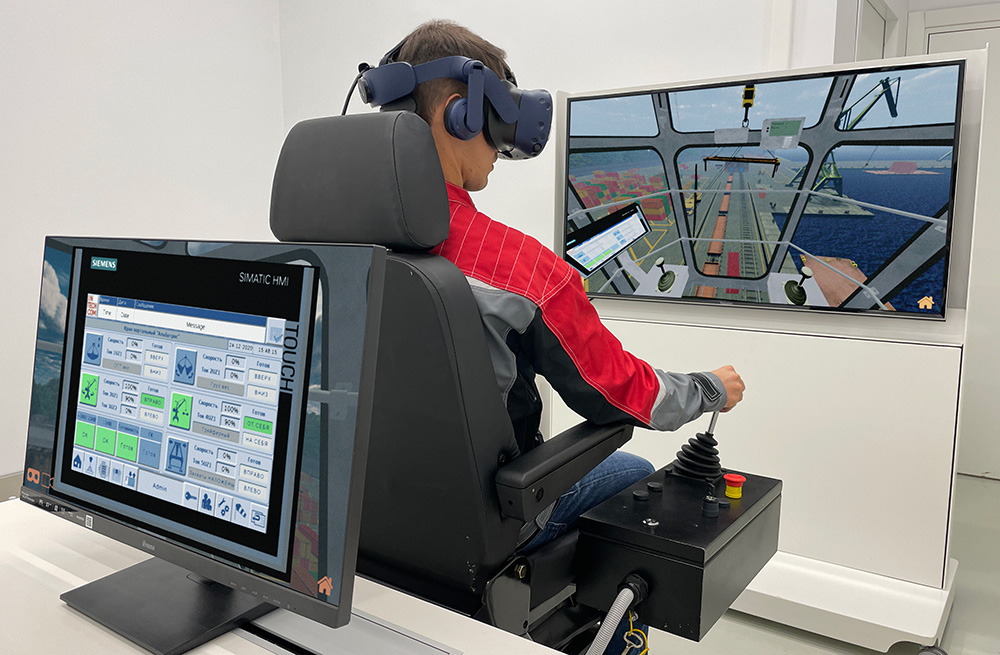

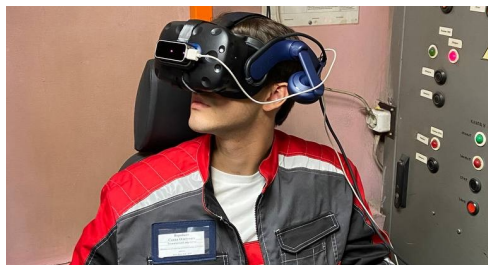

• рабочее место оператора — кресло-пульт с джойстиками управления, мониторами, VR-очками;

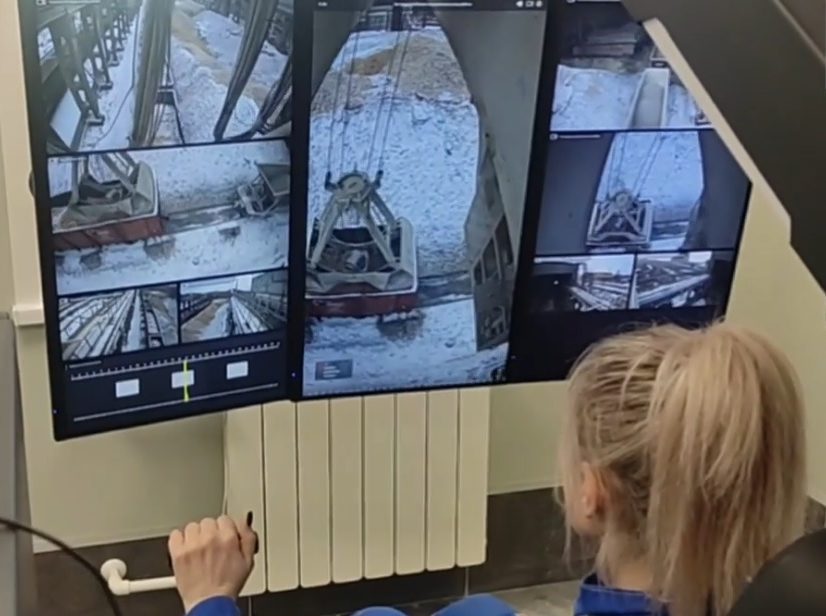

• ip камеры, которые крепятся на кране и дают машинисту обзор на 360 градусов;
• блок управления, который также размещается на кране;
• сеть для передачи данных (возможно проводное подключение, использование wi-fi, частные сети 5G).

Важно: задержка при передаче команды с пульта управления — в пределах 3 мс.

Специальные возможности и особый функционал

• мониторинг работоспособности крана и его систем;
• отслеживание людей на производственной площадке;
• предупреждение оператора о потенциально опасных ситуациях;
• автоматическая остановка крана при выявлении людей в запретной зоне;
• подстройка ip камер для работы в различных условиях — при ярком солнце или в задымленном цеху;
• использование элементов дополненной реальности, частичное управление жестами;
• доступ оператора к системе по отпечатку пальца;
• встроенная система подсказок для создания сценариев полуавтоматического и автоматического режима работы;
• подходит для всех типов кранов;
• установка на релейно-контакторные и частотные краны;
• управление в смешанной реальности;
• панель управления с сенсорным тачпадом;
• модуль переключения между кранами.

Конфигурации удаленного рабочего места крановщика машиниста

• Полное дублирование управления краном

• Создание принципиально нового управления с минимальным количеством кнопок

Оба рабочих места оператора крана предлагают следующий функционал:

• установка управления любым краном
• возможность переключения управления между несколькими кранами (по заявке заказчика)
• быстрое переключение в режим управления из кабины крана

Преимущества системы дистанционного управления краном

• Использование, как тренажера с преподавателем: при удаленном управлении возможно более быстрое и качественное обучение с контролем преподавателя
• Переключение между кранами: возможность последовательного управления несколькими кранами с одного места
• Привлечение молодых специалистов: привлечение молодых специалистов за счет интересного и интерактивного рабочего процесса
• Вывод оператора из опасной зоны: использование СДУ на опасных и грязных производствах

Что требуется для внедрения СДУ на вашей производственной площадке

• анализ работы крана, который вы хотите оснастить системой дистанционного управления, и выбор конфигурации — полное дублирование либо частичное (минимальное количество кнопок для выполнения нескольких задач);
• выбор помещения для обустройства рабочего места оператора, сборка и монтаж ();
• монтаж ip камер и блока управления на кране;
• прокладка проводной сети или установка оборудования для использования wi-fi/private 5G;
• подключение и настройка системы.

Важно: кресло машиниста и пульты управления в кабине крана остаются в рабочем состоянии, при необходимости возможно быстрое переключение на непосредственное управление.

Подготовительные работы
Анализ существующей программы работы крана	2 дня
Установка и проверка
Сборка и монтаж удаленного рабочего места	3 часа
Установка клиентских модулей Scalance (2 шт.) на подкрановой балке	4 часа
Прокладка и подключение кабеля для модулей Scalance	4 часа
Установка клиентского модуля Scalance  (2 шт.) в ЭП панель ЭПШ2 и кабине	4 часа
Прокладка кабеля для IP-камер	3 часа
Монтаж IP-камер	3 часа
Установка модуля вывода SM322 в шкаф + КШ	3 часа
Монтаж и подключение контактора и втычных реле в шкафу	4 часа
Настройка точек доступа управления	2 часа
Настройка  точек доступа передачи видео	2 часа
Программирование контроллера на кране и проверка работы всех функций	8 часов
Проверка работоспособности СДУ	4 часа
	44 часа
