Высокопроизводительный преобразователь частоты MD880 – инновационный продукт для механических
приводных систем, применяется в автоматизации технологических процессов.

MD880 от компании Inovance — серия высокопроизводительных низковольтных приводов Multidrive переменного тока, специально созданных, чтобы управлять скоростью и крутящим моментом синхронных и асинхронных двигателей. Частотник этой серии будет полезен в металлургии, например, в оборудовании для непрерывной горячей прокатки сортового проката, в нефтяной промышленность — в буровых установках, в целлюлозно-бумажной промышленности в перемоточных машинах и т. д. Модель подходит и для портового и морского кранового оборудования, в частности для контейнерных мостовых и козловых кранов, грейферных портальных кранов и т. д.

ПЧ Inovance MD880 поддерживает Ethernet, Modbus RTU, Modbus TCP, Profibus DP, Profinet, CANopen, EtherCAT. Проекты создаются в специальном программном обеспечении Inovance для ПК — InoDriveShop.

Выпускается в двух конфигурациях: в качестве электропривода для одного или
нескольких механизмов. Это высокотехнологичное, высокопроизводительное приводное устройство
для управления скоростью и крутящим моментом, обеспечивающее высокую надежность и гибкость
в эксплуатации с возможностями интеграции в оборудование различных конфигураций. Также к его
характеристикам следует отнести простоту и удобство при установке и техническом обслуживании.
К инновационным составляющим частотного преобразователя MD880 можно отнести его модульную
конфигурацию, высокую удельную мощность, скорость отклика, точность регулирования частоты
вращения и широту области применения продукта.

Особенности частотников MD880

Модульная конструкция с максимально гибким управлением

Поддерживает соединение независимых программных и аппаратных модулей и удовлетворяет различные специфические потребности пользователей без необходимости изменения программного кода

• Возможность использования свободного программного обеспечения

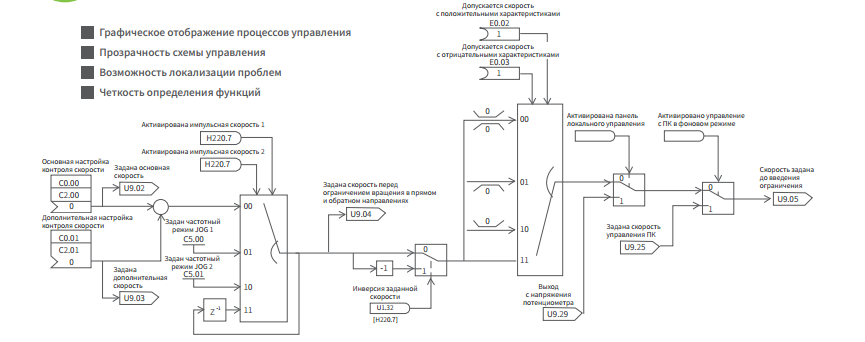

• Возможность гибкого конфигурирования структурной схемы открытых данных

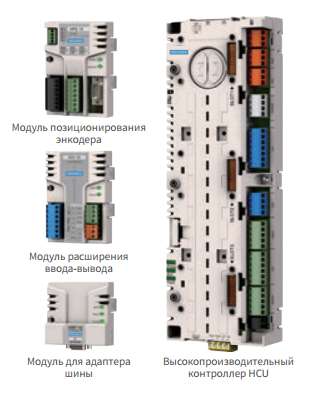

• Возможность гибкой конфигурации различных плат расширения

Создание высоконадежного оборудования со стабильными характеристиками

Разработка оборудования промышленного класса с длительным сроком службы, стабильность характеристик, различные механизмы устранения неисправностей для обеспечения быстрого восстановления нормального
режима эксплуатации.

• Быстрое и эффективное устранение неисправностей на рабочем месте
• Услуга предоставления удаленной диагностики в режиме реального времени
• Функция регистрации неисправностей во встроенном самописце (“черном ящике”).
• Быстрая диагностика степени повреждения, перевод оборудования в безопасный режим

Идеальная адаптивность достигается без изменения исходной программы ПЛК

Идеальная совместимость с различными хост-компьютерами

• Идеальная совместимость с различными хост-компьютерами
• Встроенная имитационная модель двигателя
• Дополнительные монтажные комплекты

Создает фоновое приложение для проектирования конфигурации профессионального уровня

Оснащен инструментом InoDriveStudio для работы ПК в фоновом режиме и клавиатурой для ЖК дисплея, что обеспечивает быструю и удобную настройку оборудования.

Структура и характеристики преобразователей частоты MD880, управляющих несколькими двигателями

Общая шина постоянного тока:

Регулирует ток модуля выпрямителя и модуля торможения и позволяет эффективно расходовать суммарную установленную мощность.
При уменьшении потенциальной энергии нагрузки или выполнении функций намотки/размотки, передача накопленной электроэнергии и энергии электропривода инверторных модулей выполняется путем прямого обмена через общую шину постоянного тока.
Модуль выпрямителя, модуль инвертора, модуль торможения и модуль фильтра активного выпрямителя представляют собой модульные конструкции “книжного” формата, которые характеризуются возможностями выбора различных моделей устройств, простой и удобной сборки шкафа управления и быстрого технического обслуживания. Модули “книжного” формата можно эффективно распределить по глубине шкафа управления; повышение коэффициент использования шкафа управления позволяет уменьшить необходимое количество таких шкафов и сэкономить от 30% до 60% занимаемой площади.
Силовой модуль и дополнительные компоненты устанавливают в шкафу управления стандартных размеров, такая конфигурация оборудования обеспечивает высокие производственные показатели приводной системы. Для удовлетворения разнообразных потребностей интеграторов и конечных пользователей мы предоставляем два варианта электрических компонентов и шкафов управления.

Унифицированный модуль выпрямителя, упрощенная схема входной цепи:

По сравнению с приводными устройствами, управляющими одним двигателем, использование преобразователей
для нескольких двигателей существенно экономит количество используемого кабеля и предохранителей.
Обеспечивает общую безопасность, надежность и контрольные функции устройства

Дополнительно: включает симуляцию электродвигателя

Характеристики и комплектация преобразователя частоты MD880

• Диапазон мощности: 3,7 – 5600 кВт
• Подходит для трехфазных сетей 400-690B
• Максимальная выходная частота — 1000 Гц, несущая частота — 12 кГц
• Общая шина постоянного тока
• Диодный выпрямитель +AFE
• Устранение неисправностей без отключения системы
• Удаленная диагностика
• Функции STO

Полная информация о преобразователях частоты MD880 Inovance (структура блока управления, расшифровка названия модели, габаритные размеры и технические характеристики и др.) – скачать брошюру
