Проект: Электрооборудование и система управления для башенного крана КБ-581
Заказчик: ОАО «Механический завод», г. Санкт-Петербург
Сроки: 2007–2012 годы

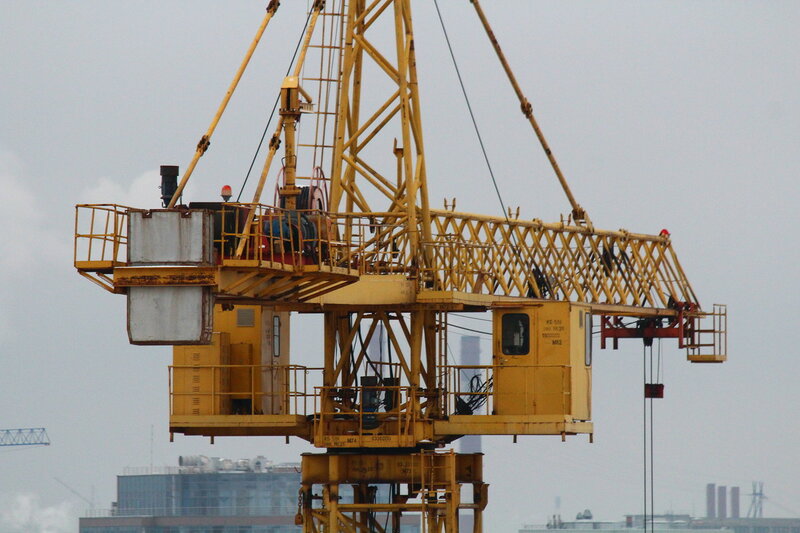

Объект: строительный башенный кран проекта КБ-581 с верхней поворотной платформой — серийная разработка, более 25 единиц
Наши функции:
- проектирование электрооборудования и системы управления для серийного крана,
- комплектная поставка электрооборудования на базе частотных преобразователей и асинхронных двигателей.
Особенности проекта: для крана предложено два решения.
Решение на базе индивидуальных частотных преобразователей Siemens MASTERDRIVES:
- обеспечивает глубокое регулирование скорости всех механизмов и плавность работы,
- синхронизирует работу двух двигателей механизма поворота (убрало удары и рывки),
- позволяет возвращать энергию торможения обратно в сеть (рекуперация) и защищает кран от просадок напряжения и падения груза при аварийном отключении.
Мультидрайв, на новой элементной базе Siemens SINAMICS S120, дополнительные отличия:
- объединяет все приводы под управление одного контроллера (модуля CU320), который вынесли в удобное место (кабину машиниста) для простой настройки и диагностики,
- все инверторы (подъем, поворот, тележка) посажены на общую шину постоянного тока, благодаря чему они могут обмениваться энергией между собой (например, энергия от торможения подъема питает поворот), что сильно повышает энергоэффективность,
- уменьшены габариты шкафов автоматики и сокращены количество лишних деталей и проводов.
Также были спроектированы кресло-пульт с органами управления для кабины машиниста.
Используемое оборудование:
- Siemens SINAMICS S120 и Siemens MASTERDRIVES
- Короткозамкнутые асинхронные двигатели VEM
- Компоненты приводных систем и шкафов автоматики, промышленные разъемы Harting
